CH32V003マイコンでキッチンタイマーを作ろう！ 基板設計編

こんにちは！今回は、CH32V003F4P6マイコンで、キッチンタイマーを作ろうと思います。

今回の目標と挑戦

今回は、Arduinoみたいに、pinModeやdigitalWriteとかで、簡単にポート操作ができるようにしたいかと思っています。（具体的にはMylib.hとかで今後も使いまわせるようにしたいかなと思っています）

もちろん、タイマー機能も作ります。（実はとある場所で使うキットなので、期日までに作れないと…）

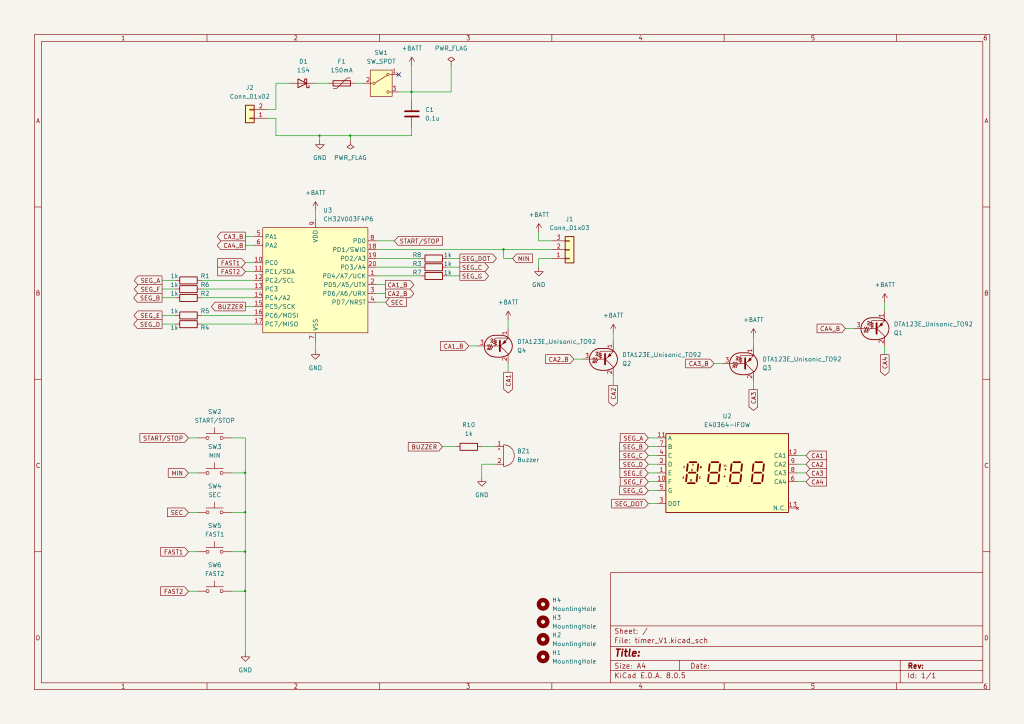

今回はこんなかんじになりました。ダイソーとかにあるようなボタン三つのやつを作っても面白くないので、FASTボタンという、好きな時間で固定できるやつを追加して、ワンタッチでその時間まで飛べるような機能を追加しました。

できるだけ抵抗を減らすために、デジタルトランジスタを使っています。

私のX（旧 Twitter)にも上げましたが、PA1とPA2がなぜかプッシュプル出力と入力しかできない（プルアップやプルダウンもなぜかできない）ので、今回は、桁の制御（ダイナミック点灯部分）のピンとして使っています。

この辺は、適当にしました。

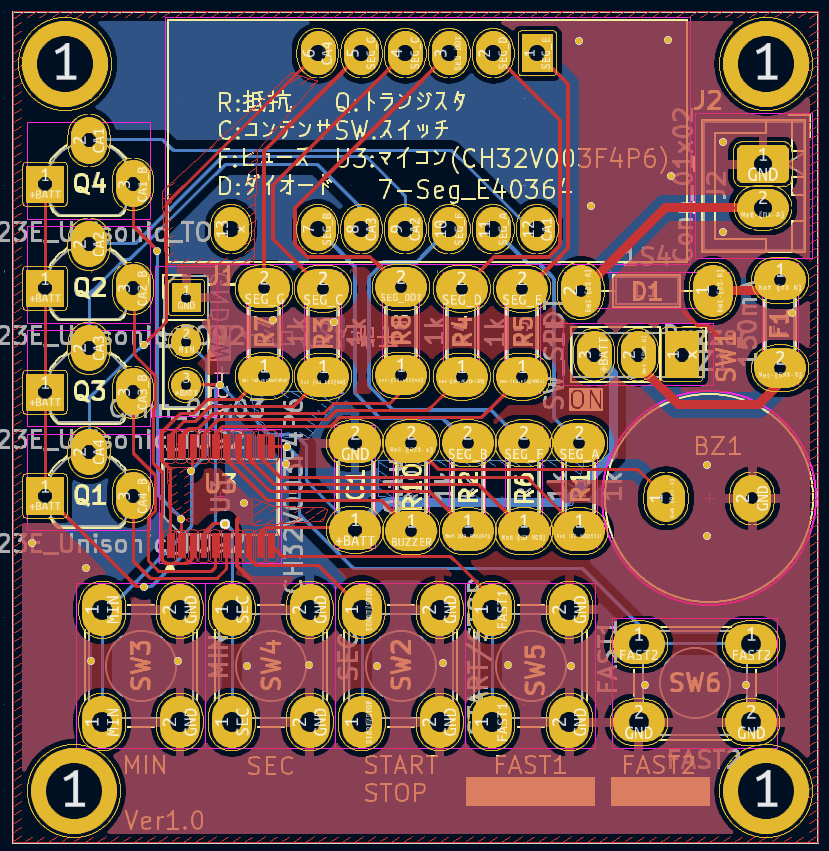

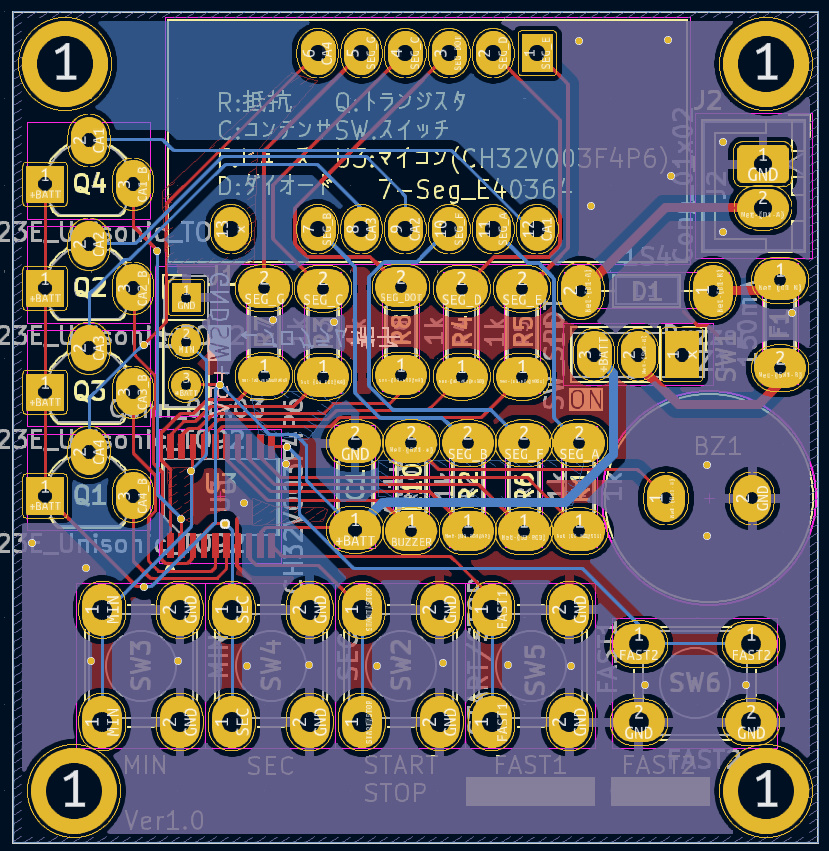

とりあえず、100mmx100mmで発注したときに、4枚できたら安上がりで万々歳かなと思ったので、大きさは50mmx50mm （実際には削る分もあるので、45mmx45mmくらい）

一応簡単にこんな感じでいいかなという感じでやっていますが、この辺はよくわからないです。

アートワーク設計難しい…。

本当はICの下に配線を入れてはいけないらしいですが、ちょっとスペース的に無理でした。次回改良品を出すとかってときには、もう少し凝って作ろうかなと思います。

（ただ、そんなに高周波で動作させないので、別に問題はないと思いますが）

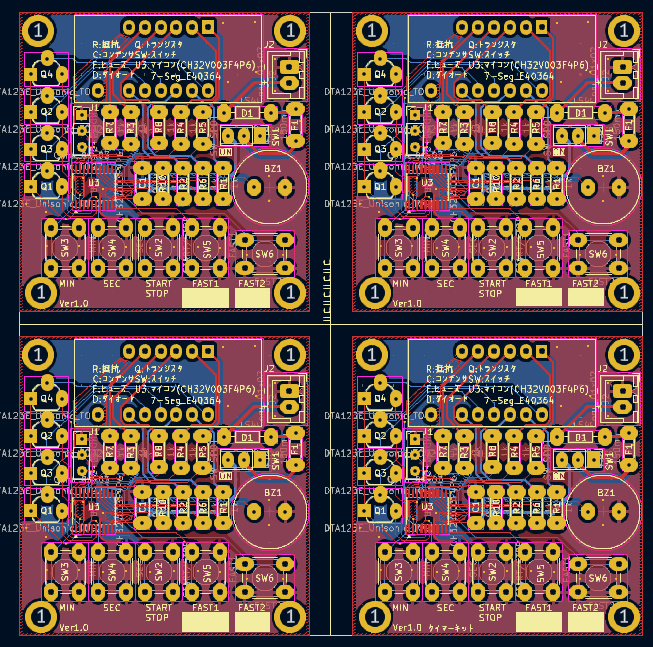

ちなみに、もう発注して、手元に基板が届いていますが、こんな感じで発注しています。

Vカットを使ってもいいのですが、Vカットって結局後でヤスリがけしないといけないので、こんな感じでカットのガイドをつけておいて、自分で切っています。これが一番安上がりですかね？（他の基板ともごちゃまぜで発注できますし）

次回はプログラミングします。（おそらくArduinoみたいに使えるMylibを作るだけ）
